● 用途

鋁壓鑄零部件・機械零部件・電子零部件・樹脂模型

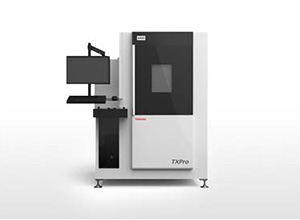

All-In-One型（一體構造），能檢查小型到中型的鋁壓鑄零部件，5軸多方向X射線透視檢查裝置。

● 特長

（1）X射線發(fā／fà)生裝置

搭載150KV小焦點X射線發(fā／fà)生裝置，适合鋁壓鑄零部件、機械零部件等的透視檢查。

（2）FPD（平闆檢測器）

采用能獲取動态範圍廣，圖像不變形的FPD，相比以前機型，實現高畫質。

（3）簡約的新設計

相比舊機型，實現簡約、高尚的全新設計。

（4）适合中型~大型樣品的檢查

标準樣品台φ300，可追加設置φ500的樣品台，一台可實現中型~大型尺寸的樣品對應。

5軸台（X、Y、Z、旋轉、傾斜），可多方向進行(háng / xíng)檢查。

（5）可定制對應

在線檢查和自動判定、更高X射線輸出等的客戶要(yào / yāo)求，也可對應定制提案。

● 用途

鋁壓鑄零部件・機械零部件・電子零部件・樹脂模型

All-In-One型（一體構造），能檢查小型到中型的鋁壓鑄零部件，5軸多方向X射線透視檢查裝置。

● 特長

◆ 檢查自動化确保産品品質

對制造工藝反饋，實現産品的品質穩定・削減損失。

檢查數據可數值化。

提案優良的檢查系統。

・裝配／試驗／生産線編入型的專用裝置

・匹配工件形狀的專用定位機構

・檢查節拍時間的高速化對應

・示教功能進行(háng / xíng)多品種産品檢查

・缺陷檢出軟件（專用算法構築）進行(háng / xíng)自動判定

・透視圖像和結果・統計數據等的記錄保存

● 事例

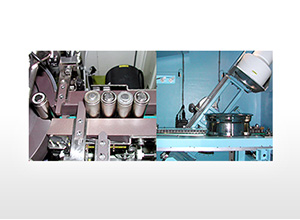

◆ 電池檢查裝置　X's-BT系列

用圖像處理自動測定所有形狀的電池的正負極間卷繞對齊度，區分良品・不良品。

從生産線上流過來的電池進行(háng / xíng)取件檢查，依據自動判定結果排出到下流。

・方形／圓柱形電池和Li離子電池／Li離子聚合物電池爲首各種産品的對應

・可進行(háng / xíng)檢查部位的尺寸管理和特征提取

・匹配生産線的速度，檢查節拍時間高速化

・良品／不良品的區分方式也可匹配生産線進行(háng / xíng)提案

・透視圖像和測定結果能以日志方式記錄，可輕松把握批次單位和制造年月日别的統計，傾向

電池檢查裝置

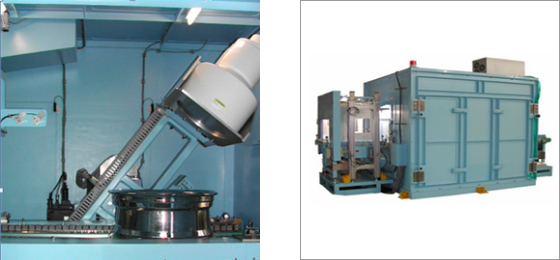

◆ 鋁輪毂檢查裝置　X's-AW系列

用鑄造機制造的鋁輪毂通過傳送帶提取，進行(háng / xíng)砂眼和裂縫的檢查。

自動識别鋁輪毂的尺寸，用匹配尺寸的條件進行(háng / xíng)檢查。

・依照品種示教檢查條件

・可檢查輪輻、輪辋、輪軸部等的全部部位

鋁輪毂檢查裝置

◆ 其它的适用事例

管子的焊接部檢查裝置、連續鑄造噴嘴異物・缺陷檢查裝置、球體檢查裝置、材料異物混入檢查裝置、電路闆開孔定位裝置、輪胎檢查裝置、汽車各種零件檢查裝置、鐵・鋁鑄件檢查裝置、渦輪刀片檢查裝置等的各種産品檢查都有業績。
